| 品牌 | 其他品牌 | 价格区间 | 面议 |
|---|---|---|---|
| 产地类别 | 国产 | 应用领域 | 综合 |
| 产品系列 | ALPHA15、ALPHA250、ALPHA250-4 | 片上系统 | Zynq 7020 XC7Z020-2CLG400I |
| 存储 | 512 MB DDR3L SDRAM | 处理器 | ARM 双核 CPU（Cortex-A9） |
| ALPHA15 ADC | 18 bit；2 通道；15 MSPS；输入阻抗 1 MΩ | ALPHA15输入范围 | 2 Vpp（±1 V）或 8 Vpp（±4 V） |
| ALPHA250射频前端 | 100 MHz；14 bit ADC；16 bit DAC；250 MSPS | 射频通道数 | ALPHA250：2 通道；ALPHA250-4：4 通道 |
| DAC输出 | 输出阻抗 50 Ω；输出范围 1 Vpp | 参考设计 | 开源 FPGA / Linux 参考设计 |
昊量/星朗ALPHA系列FPGA高速信号采集卡
18-bit 精密测量，250 MS/s 高速采集，ALPHA赋能 FPGA 实时信号处理
昊量/星朗ALPHA系列FPGA高速信号采集卡公司简介
Koheron 是一家位于法国洛里昂的光子学高性能电子设备公司，主要设计、制造和销售用于搭建、测试及控制光子系统的高性能电子产品。通过兼顾性能、紧凑性和低功耗的电子模块，帮助客户更快地完成光子系统原型开发。
ALPHA系列FPGA采集卡介绍
ALPHA15是基于Zynq 7020 SoC构建的可编程板。它配备了两个18位15毫秒的ADC，具有高动态范围和低噪声前端。高输入阻抗（蕞高可达1 MΩ）易于驱动，并允许直接连接传感器。可选择两种输入范围：2 Vpp（± 1 V）或 8 Vpp（± 4 V）。由于角频率极低的闪烁噪声（低于50 Hz），ALPHA15在高过采样应用中表现出色。 该ALPHA15还配备了双通道16位、250毫秒秒的低延迟DAC和4通道16位精度DAC。 高速数据转换器由双PLL超低抖动时钟发生器时钟控制。 该主板配备了全面的开源FPGA / Linux参考设计。
该产品的参数
可编程系统、处理器与内存 | |
片上系统 | Zynq 7020 XC7Z020-2CLG400I |
存储 | 512 MB of DDR3L SDRAM |
处理器 | ARM dual-core CPU (Cortex-A9) |
18-bit ADC | |
通道数量 | 2 |
采样率 | 15MPSPS |
串扰 | < 120分贝 |
输入阻抗 | 1 MΩ |
输入范围 | 2 VPP或8 VPP |
16-bit DAC | |
采样率 | 250us |
输出阻抗 | 50 Ω |
输出范围 | 1 VPP |
ALPHA15 transition noise histogram range 2 V
ALPHA15 Transition noise histogram range 8 V
ALPHA15 ADC front-end frequency response range 2 V
ALPHA250是一块基于Zynq 7020 SoC构建的可编程板。 它配备了100 MHz射频前端，配备14位ADC和16位DAC，时速为250 Msps。 射频通道由双PLL超低抖动时钟发生器时钟控制。 它包含一个4通道24位ADC和一个4通道16位DAC。 该主板配备了全面的开源FPGA / Linux参考设计。
可编程系统、处理器与内存 | ALPHA250 | ALPHA250-4 |
片上系统 | Zynq 7020 XC7Z020-2CLG400I | Zynq 7020 XC7Z020-2CLG400I |
存储 | 512 MB DDR3L SDRAM | |
处理器 | ARM双核CPU（Cortex-A9） | |
射频 ADC | ||
通道数量 | 2 | 4 |
采样率 | 250us | |
串扰 | DC | |
耦合 | 50 Ω | |
输入范围 | 1 VPP | |
16-bit DAC | ||
采样率 | 250us | |
输出阻抗 | 50 Ω | |
输出范围 | 1 VPP | |
ALPHA250 noise floor

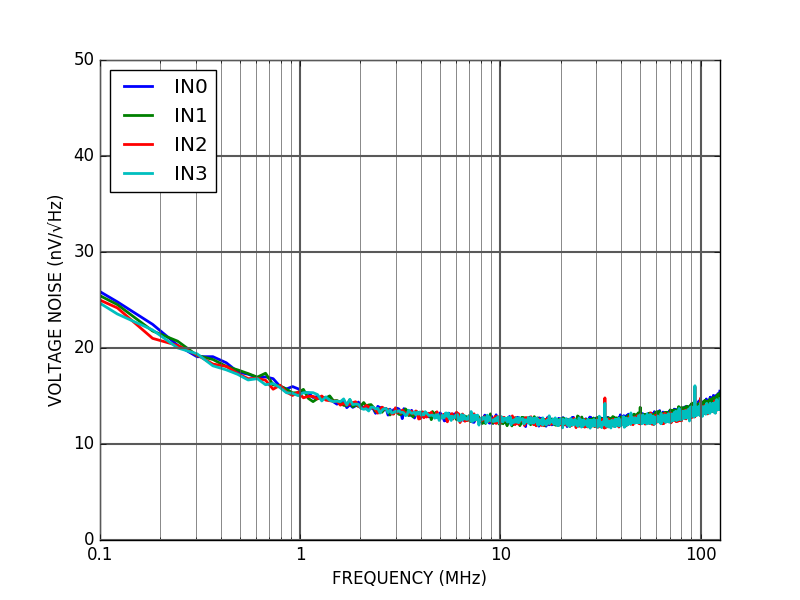

ALPHA250-4 noise floor

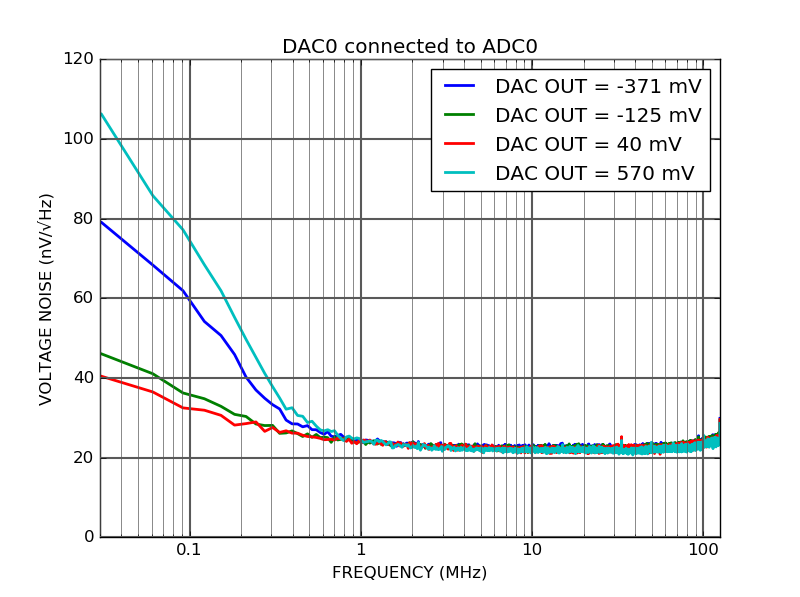

ALPHA250 dac noise floor versus output voltage
