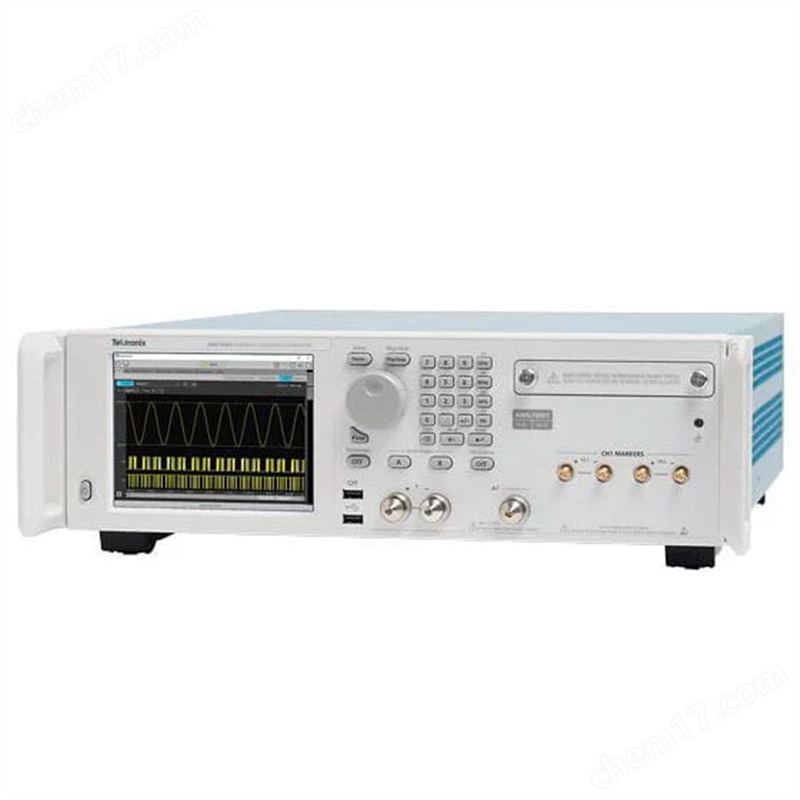

Tektronix AWG70000B 任意波形发生器
AWG70000B 系列任意波形发生器 (AWG) 在采样率、信号保真度和波形内存方面代表着水平，特别适合复杂器件、系统和实验的设计、测试和操作。由于高达 50 GS/s 采样率和10 位垂直分辨率，Tektronix AWG70000B 任意波形发生器提供了的信号激励解决方案，可以简便地生成理想信号、失真信号和“真实生活"信号。
主要性能指标
采样率高达 50 GS/s
-80 dBc 无杂散动态范围
10 位垂直分辨率
高达 32 G 样点的波形内存
主要功能
在一个产品中提供完整的宽带 RF 信号发生解决方案，直接生成载波高达 20 GHz 的宽带信号，而不需要外部RF 转换
仿真真实环境模拟信号在高速数字数据流上的影响，建立速率高达 12.5 GB/s 的信号损伤模型
生成高精度 RF 信号，无杂散动态范围性能优于 -80 dBc
为光传输创建高速基带信号，垂直分辨率可以处理高阶复杂调制，10 位垂直分辨率，50 GS/s 采样率
创建长波形场景，而不需构建复杂的序列，高达 32 G 样点波形内存，在 50 GS/s 下播放 640 ms的数据
多机同步（手动或使用 AWG 同步集线器），实现多通道高速 AWG 系统全面运行，无需外部 PC，内置显示器和按钮可以直接从 AWG 前面板迅速选择、编辑和播放波形
通过播放捕获的信号，仿真真实环境，可以在 AWG 上播放、编辑或重新采样示波器或实时频谱分析仪捕获的波形
从仿真平滑迁移到真实大环境测试环境，从第三方工具导入波形矢量，如 MATLAB
排序器及 Streaming ID，通过网络接口连接直接控制排序器
应用
通信和国防电子宽带 RF/MW，输出高达 20 GHz 的宽带 RF 信号
高速硅和通信设备验证和一致性测试，使用各种信号损伤简便地对接收机进行压力测试
相干光研究，使用高阶复杂调制，生成高波特率基带信号
电子、物理和化学研究，高速度低抖动信号源生成指定的模拟信号、快速脉冲、数据流和时钟。
从模拟无缝转向信号生成
只要能定义或捕获一个波形，那么 AWG70000B 就能生成这个信号。可以通过多种方式创建信号。为在泰克 AWG 系列上运行而专门优化的波形创建插件提供了特定的波形创建功能；而第三方解决方案，如 MATLAB、Excel 等等，则能够灵活地创建您想要的任何波形。在任何套件中创建的波形都可以导入及在 AWG70000B 中播放，实现从仿真领域到现实大环境的无缝迁移。此外，泰克示波器或实时频谱分析仪上捕获的任何信号都可以加载到AWG70000B 中进行播放。通过使用内置的波形生成插件，还可以修改或改变捕获的信号，满足可能存在的任何特定要求。
生成宽带射频信号
RF 信号正变得越来越复杂，准确地创建测试和分析 RF 系统所需的信号变得越来越难。为应对这种挑战，RF 通用插件提供好的功能以数字方式合成调制的基带、IF 和 RF/微波信号，支持多种调制方案。RF 通用插件、雷达插件、多音调插件、OFDM 插件和环境插件提供了简便易用的用户界面，可以无缝集成 AWG70000B系列用户界面或 SourceXpress 远程 PC 应用。
创建雷达信号
生成好的雷达信号通常需要 AWG 在采样率、模拟带宽和存储器方面有非同一般的性能。泰克 AWG70000B 系列为生成好的雷达信号确立了全新的行业标准，提供了高达 20 GHz 的宽调制带宽。由于高达 50 GS/s 的采样率，AWG70000B 系列可以生成以前 AWG 不可能生成的 RF 信号。在想生成 IQ 信号时，AWG70000B 能够对信号过采样，提供杰出的 SFDR 性能，改善信号质量。
此外，在环境信号生成、相干光、创建通用 OFDM、生成高速串行信号、创建校正系数、流式传送 ID等应用功能上都具备一定的特性。
