带宽国产化数字示波器

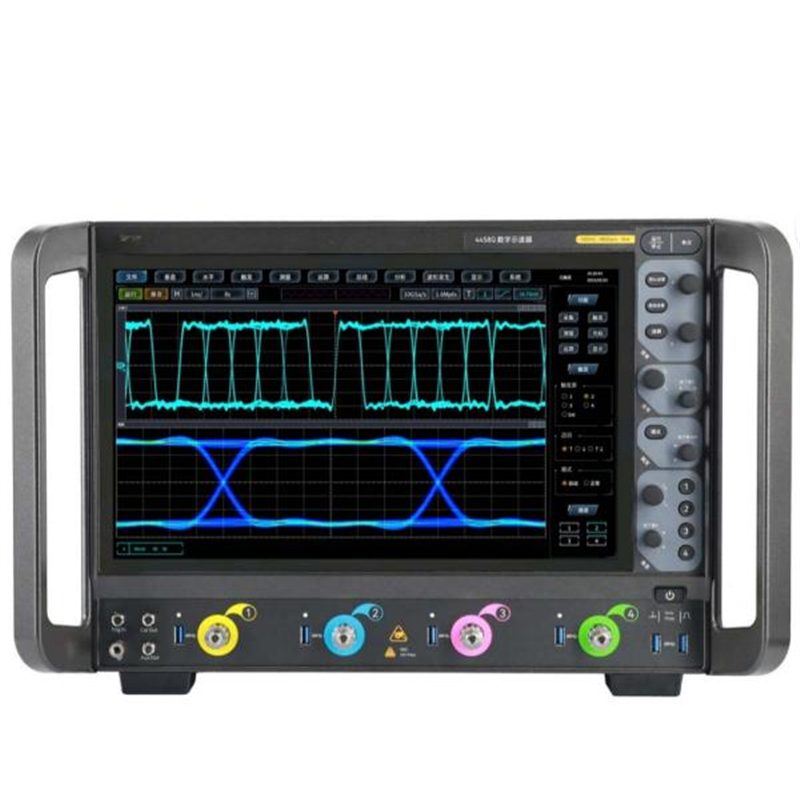

8GHz、10GHz、13GHz 带宽国产化数字示波器

一.带宽国产化数字示波器综述

4458N/P/Q 数字示波器集示波器、逻辑分析仪（选配）、总线分析仪（选配）、 数字电压表及频率计等多种仪器于一体，具有波形自动设置、参数自动测量与统 计、光标测量、数学运算、FFT 频谱分析、视窗扩展、串行总线分析（选配）、 眼图及抖动分析（选配）等功能，支持以太网程控，方便您集成开发使用。 4458N/P/Q 数字示波器共 3 个产品型号，产品带宽 8GHz、10GHz、13GHz， 采样率 40GSa/s，垂直分辨率 8bit，存储深度 4Gpts，蕞快波形捕获率 50 万个 波形/秒， Any Acquire 技术，为用户提供全新的示波器使用体验。 8GHz、10GHz、13GHz 带宽国产化数字示波器

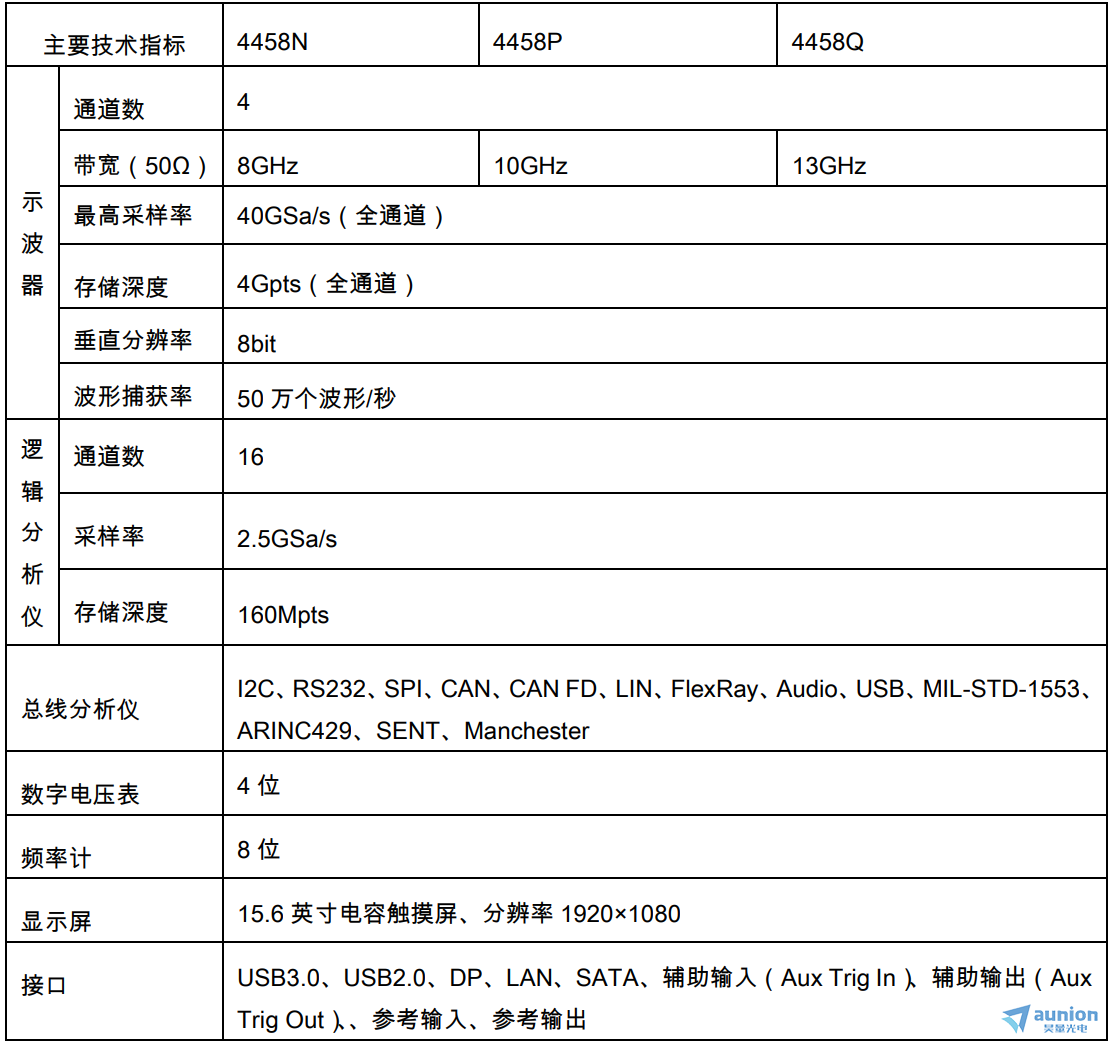

二.带宽国产化数字示波器数据

三.带宽国产化数字示波器主要特点

• 多合一仪器

  示波器、逻辑分析仪、总线分析仪及数字电压表多合一，提供更多的测试功 能，帮助您轻松应对各种挑战。

• Any Acquire 技术

  任意捕获技术，为您提供更高的采样率、更快的波形捕获率、更炫丽 的显示、更深的存储、更精确的数字触发以及更全面的分析。

• 高清触摸一体液晶屏

  15.6 英寸高清液晶显示屏，分辨率高达 1920×1080。电容触摸屏，支持单 点和多点触控，快速实现波形和菜单的操作。

• 台式结构、丰富的外设接口

  台式结构，7U 标准机架安装，外设接口丰富。




示波器

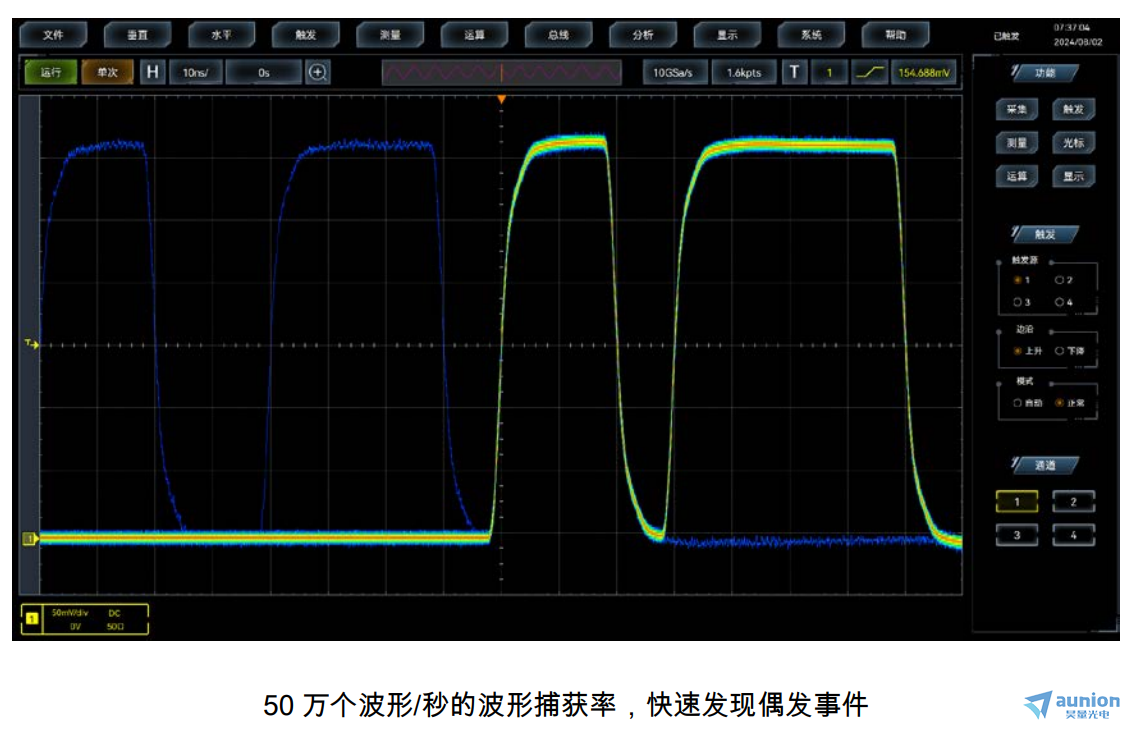

• 高达 50 万个波形/秒的波形捕获率，快速发现和捕获偶发事件

  高达 50 万个波形/秒的波形捕获率，40GSa/s 的采样率，极大提高了毛刺和 偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。











• 标配的 4Gpts 的深度存储，在高采样率下保持更高的记录时间

  4Gpts 的深度存储器，示波器即使在慢时基档位下依然保持高的采样率和快 的波形捕获率。全硬件视窗扩展，可局部放大观察波形的细节，为您提供波形全 局与细节的同步显示。






• 四种波形色彩显示，超凡的视觉体验

  4458N/P/Q 数字示波器采用数字荧光三维显示技术，通过颜色的亮暗或冷 暖来表示事件发生的概率，并提供正常、反相、色温、光谱等 4 种波形色彩，增 强了查看偶发事件的能力。

• 丰富的触发功能，精确的数字触发，准确锁定触发事件

  4458N/P/Q 数字示波器提供一套丰富的触发功能，含边沿、脉宽、毛刺、 超时、边沿跳变、矮脉冲、码型/状态、边沿到边沿、建立保持、窗口、猝发脉 冲、级联、可视触发等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。






  4458N/P/Q 数字示波器采用精确的数字触发技术，直接对 ADC 采集样本进 行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示 和分析信号奠定基础。





更多详情，欢迎直接联系昊量光电！
